一、概述

分条机是造纸、印刷、包装、反光膜等行业重要分切设备，它是一种利用一台电机来驱动收卷轴，在收卷轴上加装磁粉离合器，放卷轴上装置磁粉制动器，通过调节磁粉器的电流来控制其所产生的阻力，以控制材料表面的张力，用刀具把经过刀轴的一定宽度的卷材进行纵向裁剖，分切成多条窄幅材料的机械设备。

二、产品特点

1、集中面板操作，集成电路控制，本机各部集中于面板操作控制；

2、作业中张力随意调整；

3、配备毛边分切，废边自动处理装置；

4、分切速度无级调速；

5、计数轮传感数显计数；

6、切边机构采用斜齿轮横向压刀机构，操作灵活方便；

7、切刀采用上下圆刀．并可以根据不同的切割宽度更换下刀垫，调整切割宽度以达到高品质之切割质量；

8、日本三桥光电纠偏系统。

三、基本参数

四、操作方法

1、开机前检查电源是否符合要求，检查传动部位是否需加润滑油，各部件有无松动，各个运动部件上有无异物。

2、打开电源，开启张力控制器，根据材料和生产要求设定收放卷张力、计数器自动停止数等，设定完毕，开启光电纠偏系统开关，参考《LPC控制器PW-1000使用说明书》设置相应参数。

3、取下放卷轴，将基材穿到放卷轴上，调整到合适位置，冲入压缩空气，将穿上基材的放卷轴放到放卷架上并固定，上料时手必须离开基材断面的纸管附近，以防手被夹住。

4、将基材按操作要求引到收卷轴上，穿料时机器上不允许有刀片，以防被划伤，根据材料特点，调整光电感应装置，以保证尺寸，用手拉住基材的一端低速开机使基材走入正常。

5、根据生产计划单尺寸要求，将上刀装到刀架上合适位置，固定下刀，调整刀架将上刀切入下刀，拉动压刀把手，打开风机，将边料送入风管内，然后低速开机，把基材分切成所要求的规格。

6、把符合规格的纸管穿到收卷轴上，冲入压缩空气，把分切符合要求的产品牵引到收卷轴的纸管上。

7、慢速开机，观察在分切运行中的分切效果，适当调节分切张力，稳定后慢慢加速，机器运转时，严禁将手放入机器内，以免手被压伤。

8、当基材运行到设定长度时，设备自动停车。在设备运行过程中，根据需要可停止运行，当出现紧急状态时可按紧急停车。

9、打开收卷轴到合适角度，放掉压缩空气，卸下产品，放松刀片，收起刀架，卸卷时手不允许碰到收卷轴，以免被夹伤。

五、注意事项

1、开机前确保电压、电流等值的正确、稳定。

2、设备准备运行前，所有人员必须通知离开设备，确保人身安全才可开机运行。

3、分切机在运行时，切忌用手触摸运行中的膜卷或辊芯，以免将手卷入造成人身伤害。

4、在操作过程中，切忌用刀或硬物划伤、割伤各辊芯。

六、电气原理图

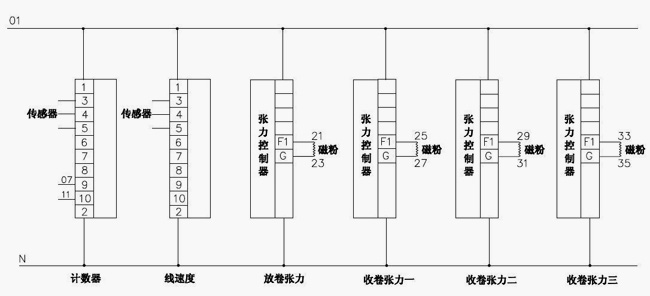

电路图1

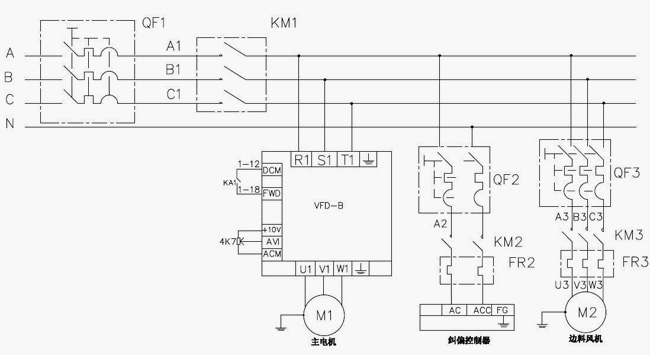

电路图2

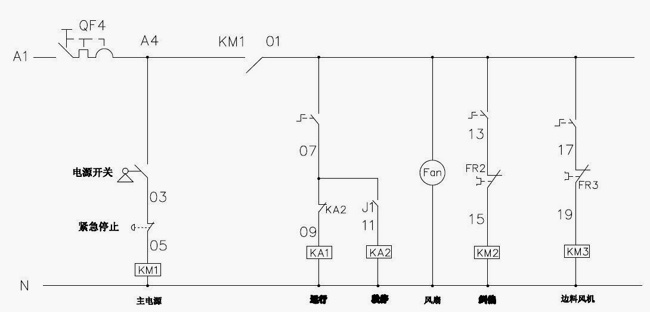

电路图3
